塑料注塑工藝要考慮那些因素？

  流動(dòng)性

2.1熱塑性塑料流動(dòng)性大小，一般可從分子量大小、熔融指數(shù)、阿基米德螺旋線流動(dòng)長度、表現(xiàn)粘度及流動(dòng)比（流程長度/塑件壁厚）等一系列指數(shù)進(jìn)行分析。分子量小，分子量分布寬，分子結(jié)構(gòu)規(guī)整性差，熔融指數(shù)高、螺流動(dòng)長度長、表現(xiàn)粘度小，流動(dòng)比大的則流動(dòng)性就好，對同一品名的塑料必須檢查其說明書判斷其流動(dòng)性是否適用于注塑成型。按模具設(shè)計(jì)要求大致可將常用塑料的流動(dòng)性分為三類：

①流動(dòng)性好 PA、PE、PS、PP、CA、聚（4）甲基戍烯；

②流動(dòng)性中等 聚苯乙烯系列樹脂（如ABS、AS）、PMMA、POM、聚苯醚；

③流動(dòng)性差 PC、硬PVC、聚苯醚、聚砜、聚芳砜、氟塑料。

2.2各種塑料的流動(dòng)性也因各成型因素而變，主要影響的因素有如下幾點(diǎn)：

①溫度料溫高則流動(dòng)性增大，但不同塑料也各有差異，PS（尤其耐沖擊型及MFR值較高的）、PP、PA、PMMA、改性聚苯乙烯（如ABS、AS）、 PC、CA等塑料的流動(dòng)性隨溫度變化較大。對PE、POM、則溫度增減對其流動(dòng)性影響較小。所以前者在成型時(shí)宜調(diào)節(jié)溫度來控制流動(dòng)性。

②壓力注塑壓力增大則熔融料受剪切作用大，流動(dòng)性也增大，特別是PE、POM較為敏感，所以成型時(shí)宜調(diào)節(jié)注塑壓力來控制流動(dòng)性。

③模具結(jié)構(gòu)澆注系統(tǒng)的形式，尺寸，布置，冷卻系統(tǒng)設(shè)計(jì)，熔融料流動(dòng)阻力（如型面光潔度，料道截面厚度，型腔形狀，排氣系統(tǒng)）等因素都直接影響到熔融料在型腔內(nèi)的實(shí)際流動(dòng)性，凡促使熔融料降低溫度，增加流動(dòng)性阻力的則流動(dòng)性就降低。模具設(shè)計(jì)時(shí)應(yīng)根據(jù)所用塑料的流動(dòng)性，選用合理的結(jié)構(gòu)。成型時(shí)則也可控制料溫，模溫及注塑壓力、注塑速度等因素來適當(dāng)?shù)卣{(diào)節(jié)填充情況以滿足成型需要。

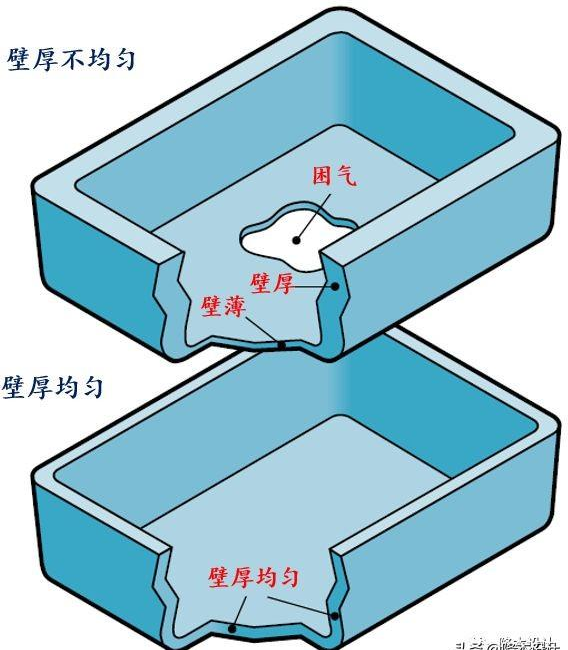

不均勻壁厚導(dǎo)致其它外觀缺陷例如困氣分析

壁厚均勻是塑膠件設(shè)計(jì)的一個(gè)非常基本的原則。據(jù)我觀察，大多數(shù)的工程師都知道這個(gè)原則，但是很多都認(rèn)為這個(gè)不重要、選擇任性設(shè)計(jì)而不遵守。 當(dāng)注塑產(chǎn)品第一次試摸發(fā)現(xiàn)各種質(zhì)量問題，例如縮水、變形翹曲、內(nèi)應(yīng)力和困氣等時(shí)，首先想到的是通過調(diào)整注塑工藝參數(shù)來解決，當(dāng)多次調(diào)整問題

注塑產(chǎn)品缺陷概述及分析方法

注塑產(chǎn)品缺陷概述及分析

塑料產(chǎn)品基本驗(yàn)收方法的制定

塑料產(chǎn)品基本驗(yàn)收方法的制定：塑料產(chǎn)品的缺陷基本分為以下三種；1、致命缺陷:與安全有關(guān)的缺陷，如突出的銳角、漏電、有毒等危害人體健康和安全的缺陷。所以注塑加工，對于塑料產(chǎn)品來說，前期的結(jié)構(gòu)設(shè)計(jì)盡量不要存在銳角，材料的選擇要考慮環(huán)保，安全性能測試是至關(guān)重要的一一步。2、嚴(yán)重缺陷:與產(chǎn)品安全無關(guān)、與產(chǎn)品功能有

影響注塑產(chǎn)品磁鐵斷裂的因素原因

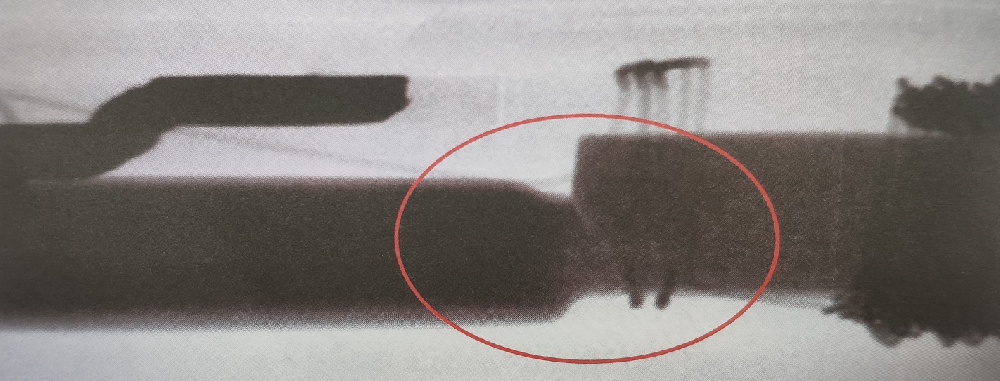

如上圖所示：為磁鐵斷裂的圖片；我們在塑料制品加工注塑成型時(shí)；首先要保證在成型前磁鐵是完整的。磁鐵斷裂主要是受到外力的作用造成的，所以在成型時(shí)，注射壓力對于磁鐵斷裂影響最大，從各方面的因素考慮都是基于如何降低注射壓力。比如降低保壓壓力、升高材料溫度、加快流動(dòng)性，都是最終降低

塑料由哪些部分組成？有何特性？

（1） 按受熱冷卻時(shí)樹脂呈現(xiàn)的特性分類這種分類方法是用得最多，也是比較科學(xué)的一種分類法。1） 熱塑性塑料這類塑料在注塑加工時(shí)加熱時(shí)軟化，溫度升高至一定程度時(shí)呈熔融態(tài)， 成為可流動(dòng)的粘稠流體，借助模具和壓力可制成一定形狀的制品，冷卻后可保持已成型形狀。再次加熱又可變軟、熔融、重新塑制成型。注塑加工它在加熱、
